Vue de la baisse de performance de la même pointe

Informations concernant le test standard de FEINMETALL sur les pointes à fort courant pour réaliser une courbe de mesure et définir un courant nominal : L’auto-échauffement d’une pointe due à une dissipation d’énergie se détermine métrologiquement en laboratoire en augmentant graduellement le courant électrique.

La température mesurée à la surface de la pointe est enregistrée à chaque niveau de courant lorsque l’état stationnaire est atteint. Puisque la température ambiante (TA) peut varier pendant la mesure, elle est aussi enregistrée et prise en compte.

C’est ainsi que l’on réalise les typiques illustrations graphiques de variation de température (ΔT avec l’unité K) vs. courant de charge, à commencer par zéro. À l’aide de ces données de mesure, l’on définit le courant nominal d’une pointe de test en prenant en compte un certain degré d’échauffement. Cette valeur (ΔT nominal) n’est pas fixe et se situe entre 30 et 70K en fonction des catégories de pointe et leur fonctionnalité.

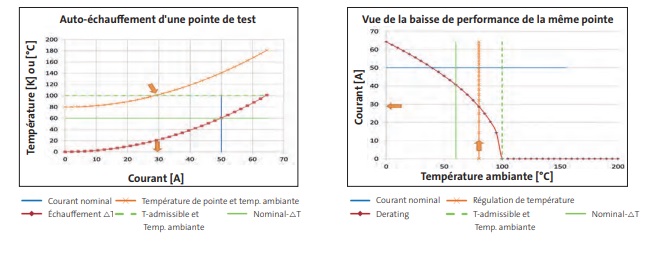

Dans l’exemple ci-dessus (à gauche), ce sont 60K qui donnent un courant nominal de 50A. Dans les conditions d’utilisation idéales correspondant aux conditions de laboratoire (Température ambiante, dissipation de chaleur par le DUT et le câblage, convection thermique suffisante etc.),

la pointe peut normalement s’utiliser sans problème en courant nominal. Il convient de noter que dans la pratique, de nombreux facteurs peuvent différer des conditions idéales (Par exemple : pointes conductrices à proximité immédiate les unes des autres, impuretés, température ambiante élevée). Le dernier exemple peut être élucidé par le graphique concernant la baisse de performance (à droite). Il est recommandé de prévoir un facteur de sécurité d’au moins 20%
