Pointes switch : intégrer la commutation au point de contact

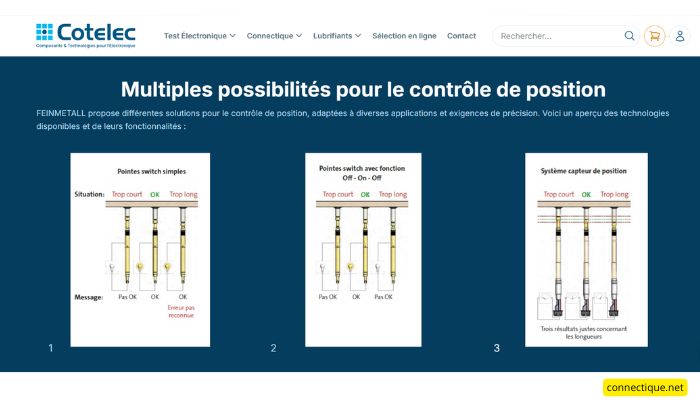

Une pointe switch ne se contente pas d’établir une connexion électrique : elle introduit une logique d’action directement au niveau du contact. Concrètement, la course mécanique appliquée lors de la mise en appui sert à déclencher un état, par exemple autoriser ou interrompre un circuit, selon une position prédéfinie. Cette approche transforme la pointe en « capteur-actionneur » miniature, capable de conditionner ce qui se passe sur le banc au moment exact où le produit est correctement contacté. Dans des environnements où la répétabilité et l’ordre des opérations comptent, ce comportement ouvre des possibilités qui dépassent la simple conduction.
Sur un banc industriel, cette fonction peut être exploitée pour verrouiller une séquence, confirmer la présence d’un dispositif avant de lancer une étape sensible, activer un chemin de mesure uniquement lorsque la pression est atteinte, ou encore orchestrer l’activation progressive de plusieurs sous-ensembles. L’intérêt est de rapprocher la décision du point de contact, plutôt que de multiplier des éléments externes de détection ou de commutation. Pour les services achats, la valeur de ce type de composant réside dans sa capacité à simplifier l’architecture globale : moins de câblage périphérique, moins de modules additionnels, et une logique de test plus compacte, potentiellement plus fiable et plus facile à maintenir. L’enjeu n’est donc pas seulement de choisir une référence compatible, mais d’identifier une solution qui optimise la conception du banc tout en maîtrisant les coûts indirects liés à la complexité, au diagnostic et à la maintenance.
Explorer les autres technologiesEn intégrant la commutation directement dans la pointe, certaines fonctions peuvent être déclenchées au moment précis du contact, sans recourir à des relais ou capteurs supplémentaires répartis dans le banc.
La fiabilité du système dépend alors étroitement de la précision de la course et de la constance du point de bascule, car un déclenchement trop précoce ou trop tardif peut perturber l’enchaînement des séquences.
Pour les services achats, l’évaluation doit porter autant sur la tenue du mécanisme interne dans le temps que sur le nombre de cycles admissibles, afin d’éviter une dégradation progressive de la logique de test.
Structurer l’architecture du banc autour de la fonction switch
Les pointes switch trouvent naturellement leur place lorsqu’il est nécessaire de conditionner le lancement d’un test à la bonne position du produit, ou de séparer certaines fonctions tant que la course mécanique n’a pas atteint un seuil défini. Elles peuvent servir à vérifier la présence correcte d’un PCB avant d’alimenter un circuit, à sécuriser une étape sensible, ou à orchestrer une séquence où plusieurs circuits doivent être activés dans un ordre précis. Dans des bancs intégrant également des signaux rapides, la cohabitation avec des pointes HF et RF doit être étudiée avec rigueur afin que la commutation interne n’introduise ni perturbation ni discontinuité susceptible d’affecter l’intégrité du signal. La consultation doit donc croiser les paramètres électriques et mécaniques pour éviter des incompatibilités invisibles au stade du simple référencement.
Lorsque le banc met en œuvre des mesures fines, par exemple avec des pointes Kelvin et 4 fils, l’intégration d’une fonction switch demande une attention particulière. Le point de bascule doit rester stable, et la répétabilité mécanique doit être compatible avec le niveau de précision attendu. Une dérive minime dans la course ou dans la pression peut se traduire par une dispersion de mesure difficile à attribuer. Une analyse détaillée des tolérances, de l’usure prévisible et de la durée de vie en cycles permet de préserver la cohérence métrologique du système.
Dans des architectures où la commutation n’apporte pas de valeur ajoutée et où la priorité est donnée à la continuité électrique permanente, les pointes à souder peuvent constituer une alternative plus simple et plus robuste. Le choix entre une solution switch et une configuration fixe dépend du degré de modularité recherché, de la complexité des séquences et des contraintes de maintenance. Pour les services achats, cette décision doit s’appuyer sur une vision cycle de vie : fréquence des remplacements, impact d’un dysfonctionnement sur la production, et coûts indirects associés aux arrêts ou aux requalifications.
Dans certaines configurations, le déclenchement peut gagner en régularité lorsque la mise en contact est elle-même mieux contrôlée. L’association avec des pointes pneumatiques peut alors apporter un bénéfice concret : l’effort d’appui devient plus stable, ce qui réduit les écarts de course effective et limite les déclenchements « limites » liés aux dispersions de la fixture. En pratique, cette approche aide à rendre le basculement plus reproductible, à réduire les variations induites par la mécanique et à protéger le mécanisme interne contre des sollicitations non maîtrisées. L’analyse doit toutefois rester globale : intégration dimensionnelle, tenue mécanique de l’ensemble, contraintes de maintenance et compatibilité avec les objectifs du banc doivent être vérifiés avant de standardiser la solution.
Un levier pour simplifier le banc sans sacrifier la robustesse
Une pointe switch apporte de la valeur lorsqu’elle permet de rationaliser l’architecture du banc tout en conservant un niveau de fiabilité compatible avec la production. En plaçant une fonction de commutation au plus près du point de contact, il devient possible de réduire certains relais externes, de limiter des capteurs additionnels et de simplifier une partie du câblage, ce qui peut améliorer la maintenabilité et réduire les pannes liées à la complexité. Pour les services achats industriels, l’enjeu n’est pas de sélectionner une « option intelligente », mais d’encadrer une décision structurée : stabilité du déclenchement dans le temps, capacité électrique adaptée au scénario, tenue en cycles, cohérence avec les autres technologies présentes sur le banc, et qualité de la documentation permettant de sécuriser les remplacements.
En procédant ainsi, la stratégie d’approvisionnement s’appuie sur une logique de coût global : moins d’éléments périphériques à maintenir, diagnostics plus rapides, moins d’arrêts imprévus, et une performance de test plus stable sur la durée. Cette approche globale protège l’investissement et contribue à maintenir la fiabilité des processus de contrôle sur le long terme, y compris lorsque les produits et les séries évoluent.
