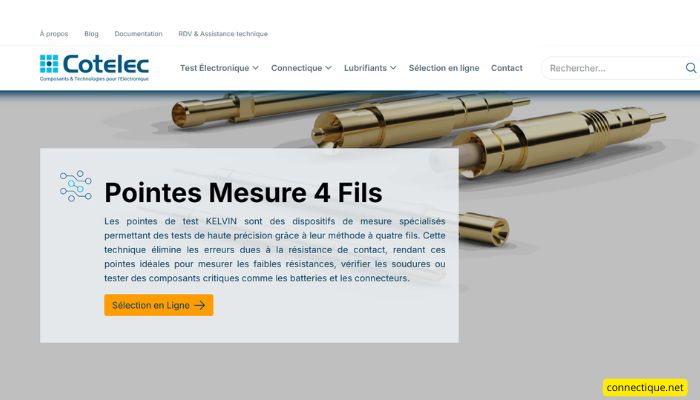

Pointes kelvin et 4 fils : fiabiliser les mesures qui ne tolèrent pas l’approximation
Les pointes Kelvin, dites « 4 fils », sont utilisées lorsque la mesure recherchée devient tellement fine que l’interface de contact ne doit plus influencer le résultat. Dans une mesure classique, la résistance des conducteurs et la variabilité du contact peuvent masquer une partie de la valeur réelle, surtout dès que l’on travaille sur des résistances très faibles ou sur des assemblages où quelques milliohms font la différence. Le principe Kelvin consiste à séparer le chemin d’injection du courant du chemin de mesure, afin que l’instrument « lise » la tension au plus près de la zone testée, sans être perturbé par les résistances parasites introduites par les câbles, les connecteurs ou la pointe elle-même.
Ce type de solution apparaît dans de nombreux bancs industriels dès que la précision métrologique devient un critère de décision : électronique de puissance, qualification d’assemblages conducteurs, contrôle de connexions, validation de modules pour l’automobile, l’aéronautique, ou encore équipements médicaux où la répétabilité et la traçabilité des mesures sont critiques. Pour les services achats, la sélection ne relève pas d’un simple choix de format : elle suppose de comprendre le niveau de précision attendu, la manière dont la pointe sera intégrée au montage, et les conditions de répétition dans le temps. La stabilité mécanique, la constance de pression au contact, la tenue à l’usure et la reproductibilité des performances sur des séries de cycles prolongées conditionnent directement la fiabilité des résultats, donc la pertinence des décisions prises à partir de ces mesures.
Découvrir les autres technologiesAvec une mesure Kelvin, l’objectif est de faire disparaître du résultat tout ce qui n’appartient pas au composant : câbles, connexions, interfaces, et variations dues au montage, afin de ne conserver que la valeur réellement recherchée.
Dans la pratique, la précision ne dépend pas uniquement de l’instrument : si le contact change légèrement d’un cycle à l’autre, la lecture peut se dégrader, car la mesure devient sensible au moindre mouvement, à l’usure ou à une pression d’appui inconstante.
Pour les services achats, la décision consiste à sécuriser une chaîne de mesure reproductible, car une campagne de validation n’est fiable que si l’interface de contact ne devient pas une source de dispersion.
Mesure 4 fils : ce que cela change réellement sur un banc

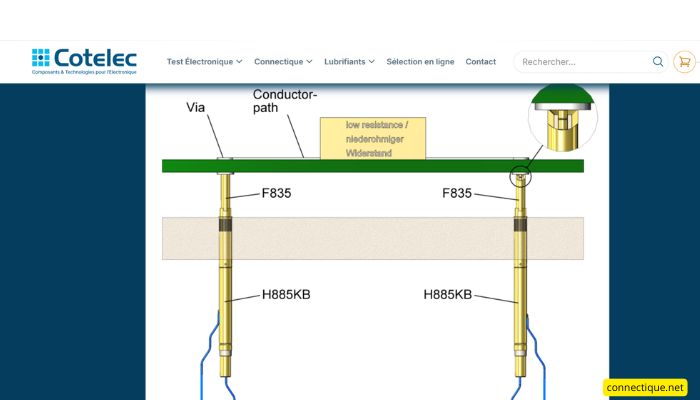

Une configuration 4 fils repose sur une idée simple mais puissante : séparer ce qui « force » le courant de ce qui « observe » la tension. Deux conducteurs servent à imposer le courant de mesure, tandis que deux autres, dédiés à la lecture, captent la tension au plus près de la zone testée. Comme l’instrument de mesure ne fait quasiment pas circuler de courant dans les fils de lecture, la résistance des câbles, des connexions et de la plupart des interfaces n’influence plus la valeur mesurée de la même manière qu’en 2 fils. Cette séparation permet d’atteindre une précision nettement supérieure dès que l’on travaille sur des résistances faibles, des assemblages conducteurs, des liaisons de puissance ou des contrôles où quelques milliohms modifient l’interprétation. Dans les environnements industriels, la difficulté n’est pas seulement théorique : il faut répéter la mesure sans dérive. Dans certaines configurations, l’utilisation de pointes pneumatiques peut apporter un avantage concret, car l’effort d’appui devient réglable et reproductible. La pression appliquée sur la surface testée reste plus constante, ce qui limite les variations mécaniques et améliore la répétabilité lorsque les volumes sont élevés et que les cycles s’enchaînent.
Lorsque des essais de précision cohabitent avec des niveaux de contrainte électrique plus importants, la présence de Pointes haute tension impose de traiter l’intégration comme un sujet de conception du banc : distances d’isolement, choix des matériaux, organisation des zones de contact et prévention des chemins de fuite. Pour les services achats, la vigilance consiste à éviter les solutions « hybrides » mal définies : il faut obtenir des informations permettant de vérifier que l’on respecte simultanément la sécurité électrique et la stabilité métrologique, sans dégrader l’une au profit de l’autre.
Dans les systèmes où coexistent aussi des signaux rapides, des bus sensibles ou des communications radio, la proximité de pointes HF et RF peut rendre la situation plus complexe. Le banc doit alors limiter les interférences, organiser correctement les retours de masse et maîtriser le blindage, afin que la mesure de précision ne soit pas contaminée par des perturbations haute fréquence, et que la partie RF ne soit pas perturbée par les chemins de mesure. Cette approche globale évite les compromis tardifs, les réglages interminables et les campagnes de retest qui apparaissent lorsque l’interface de contact n’a pas été pensée comme un ensemble cohérent.
Lorsque le banc est conçu pour rester stable pendant une longue période, sans reconfigurations fréquentes, l’assemblage permanent peut devenir un atout plutôt qu’une contrainte. Dans ce type d’architecture, le recours à des pointes à souder permet de limiter certaines sources de variabilité liées aux montages démontables : micro-jeux, reprises de serrage, évolution des interfaces mécaniques. L’intérêt n’est pas seulement la continuité électrique, mais la réduction des changements invisibles qui finissent par se traduire en dispersion de mesure. Cette option prend tout son sens lorsque l’objectif principal est la répétabilité sur la durée et que la modularité n’est pas la priorité. Côté achats, l’analyse doit alors s’appuyer sur une logique de cycle de vie : durabilité attendue en conditions réelles, accessibilité pour les interventions, capacité à réaliser une maintenance sans perturber l’équilibre du montage, et adéquation avec le niveau de précision visé par l’ensemble du système de mesure.
Une décision achats qui protège la valeur des mesures
Les pointes Kelvin et 4 fils sont utilisées précisément parce que la marge d’erreur acceptable est très faible : un écart minime peut suffire à modifier une conclusion de conformité, à déclencher une investigation inutile ou à masquer une dérive réelle. Le risque n’est pas toujours spectaculaire ; il peut se manifester par une petite dispersion, un seuil qui devient difficile à tenir, ou une variation d’un lot à l’autre qui oblige à retoucher les critères de validation. Dans ces contextes, une sélection approximative ne se paye pas en euros sur la ligne d’achat, mais en décisions faussées et en temps perdu.
Pour les services achats industriels, la stratégie consiste donc à sécuriser la chaîne métrologique comme un actif : traçabilité des matériaux, stabilité dimensionnelle, qualité et constance des ressorts, tenue du traitement de surface, reproductibilité des performances au fil des cycles, et capacité du fournisseur à documenter et maintenir ces caractéristiques. En structurant les consultations autour de ces exigences, il devient possible de piloter le coût global sans sacrifier la précision, en réduisant les retests, en stabilisant les campagnes de validation et en garantissant une performance durable conforme aux niveaux d’exigence les plus élevés.
