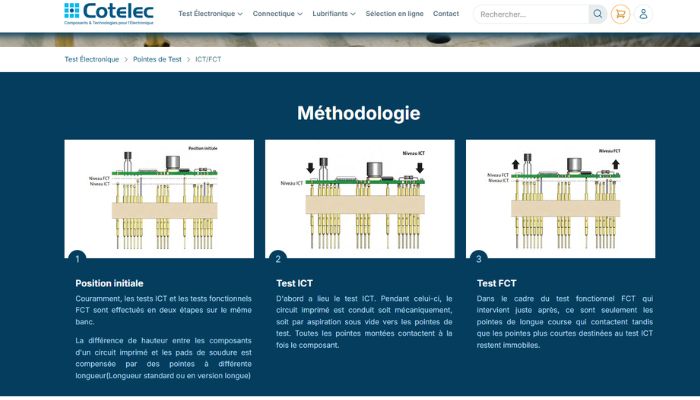

Pointes de test ICT pour cartes électroniques en production

Pointes de test ict : fiabiliser l’in-circuit par une sélection méthodique

Dans un contrôle in-circuit, la pointe n’est pas un simple « conducteur » posé sur une carte ; elle fait partie de la chaîne de mesure et influence directement la confiance accordée aux résultats. Un banc ICT performant repose sur des contacts capables de se répéter sans dérive : même position, même effort, même qualité de contact, cycle après cycle. À défaut, l’atelier se retrouve confronté à des phénomènes coûteux à traiter : défauts intermittents, seuils qui varient, retests, investigations longues, et parfois des cartes écartées alors que le problème vient de l’outillage. L’enjeu est donc de stabiliser l’interface entre la fixture et le PCB, afin que le test reflète l’état réel du produit, et non les variations d’un consommable mal choisi.

Dans cette logique, une pointe ICT proposée via les solutions Cotelec doit être sélectionnée comme un composant de précision. La géométrie de contact doit atteindre la zone utile sans agresser la surface, la course doit absorber les dispersions d’assemblage, la force doit rester compatible avec la carte tout en garantissant un contact fiable, et les matériaux ainsi que les traitements de surface doivent conserver leurs propriétés malgré l’usure, l’oxydation et les résidus de process. Cette page s’adresse aux services achats en mettant l’accent sur ce qui transforme un référencement en décision robuste : relier forme, course, effort, alliages et revêtements à la durée de vie réelle, aux besoins de maintenance et, in fine, au coût global d’exploitation du banc plutôt qu’au seul prix d’achat.

Voir les solutions Cotelec
  1. Accueil
  2. Pointes de test ICT

En in-circuit, une référence choisie parce qu’elle « ressemble » à une autre peut donner l’illusion d’un bon plan, jusqu’au moment où les effets apparaissent en production : forces moins régulières d’un lot à l’autre, surfaces qui s’encrassent plus vite, traces sur les zones de test, contacts qui se déplacent légèrement au fil des cycles, et au final une mesure qui devient capricieuse. Le coût n’est alors plus sur la ligne d’achat, mais dans le temps perdu à trier, à retester, à réajuster des seuils et à intervenir plus souvent sur les fixtures.

À l’opposé, une consultation construite autour de critères d’usage transforme la pointe en élément maîtrisé : les arrêts se réduisent, les résultats restent cohérents d’un lot à l’autre, et les remplacements se planifient selon une logique de cycles et d’usure observée, plutôt que sous la pression d’un incident imprévu.

Ce qu’un banc ict vérifie concrètement sur une carte

L’objectif de cette page est d’apporter une lecture opérationnelle autour des solutions de contact : quels points exiger dans une consultation, comment rendre des offres comparables, et comment relier une référence de pointe ICT Feinmetall à la réalité d’un PCB, de sa densité et de son process d’assemblage.

Un essai in-circuit consiste à explorer une carte assemblée en accédant à un grand nombre de nœuds électriques afin de détecter rapidement les défauts typiques de fabrication. Il permet de vérifier la présence et la valeur de nombreux composants, de contrôler des continuités, de repérer des courts-circuits, et d’effectuer des mesures électriques élémentaires qui donnent une couverture élevée et une répétabilité compatible avec la cadence. C’est une étape qui évite qu’une soudure imparfaite, un composant inversé ou une valeur hors tolérance ne se transforme plus tard en panne difficile à diagnostiquer. Cotelec vous fait bénéficier du savoir-faire de Feinmetall. Concrètement, les pointes viennent chercher l’accès sur des pastilles prévues pour le test, des vias ou des zones dédiées, afin de réaliser des mesures de résistance, de capacité, de diode, parfois des vérifications analogiques simples, et surtout des contrôles de connexion qui sécurisent la qualité avant l’étape fonctionnelle. Vous retrouverez de nombreuses références sur le site de Cotelec.

Pour un service achats, y compris dans des contextes de test de batteries, il est important de garder en tête que la pointe est la frontière entre la mécanique de la fixture et l’électrique de la mesure. Si le contact varie, le banc interprète ces variations comme un défaut produit, alors qu’il s’agit d’un comportement de l’outillage. C’est précisément pour éviter ces faux diagnostics que la sélection doit s’appuyer sur des critères de stabilité, de tenue dans le temps et de compatibilité avec les surfaces réellement rencontrées en production.

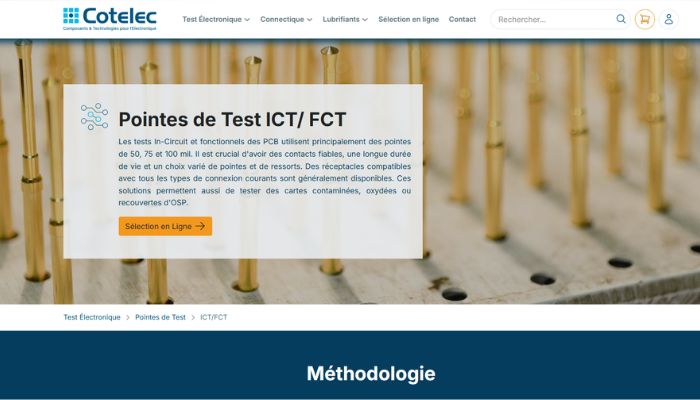

Fixture et pointes ICT : répétabilité et coût total de possession

Pourquoi la répétabilité relève aussi de la responsabilité achats

Une pointe ICT n’est pas sollicitée ponctuellement, mais en continu, parfois sur des cadences où les cycles se comptent en centaines de milliers. À chaque fermeture de fixture, elle doit compenser les écarts de planéité du PCB, les différences de hauteur induites par les composants proches, et les variations d’alignement liées à l’outillage. La stabilité du résultat ne dépend donc pas uniquement de la machine, mais de l’ensemble formé par la pointe, son système de guidage, le ressort interne et le mode de montage. Si l’effort appliqué est insuffisant, le contact devient aléatoire et les défauts intermittents apparaissent ; s’il est excessif, la surface de test s’abîme, le vernis peut se fissurer et la carte porte des marques visibles. Une politique achats performante consiste à documenter précisément l’équilibre entre force, course utile et profil de contact, car c’est cet équilibre qui influence directement les coûts de non-qualité et la fréquence des interventions. Vous trouverez sur le site de Cotelec de la documentation sur les pointes Switch.

Formaliser des critères pour comparer réellement les offres

Pour rendre une consultation exploitable, il est indispensable de traduire les besoins en paramètres concrets. La course totale et la course de travail indiquent la capacité réelle à absorber les dispersions mécaniques ; une marge insuffisante rend le banc sensible aux tolérances, tandis qu’une course excessive peut, selon la cinématique de la fixture, accroître les contraintes sur la carte. La force nominale, ainsi que sa régularité d’un lot à l’autre, conditionne la qualité du contact et la pression exercée sur la zone testée. Le profil de la pointe détermine le compromis entre capacité à traverser des films d’oxydation ou des résidus de flux et respect de l’intégrité des pastilles. De leur côté, les matériaux et les traitements de surface influencent la résistance à l’usure, la tenue à l’abrasion et la stabilité de la résistance de contact au fil des cycles.

Pour les services achats, ces éléments constituent une grille d’analyse qui évite les comparaisons superficielles. Deux références peuvent partager des dimensions proches tout en différant sur la qualité du ressort, l’épaisseur du revêtement, la constance de l’effort ou la précision du profil. Ces écarts restent souvent invisibles lors des premiers jours d’utilisation, puis apparaissent progressivement lorsque l’usure s’installe et que les dérives de mesure obligent à ajuster les seuils ou à intervenir sur les fixtures. C’est à ce stade que la notion de coût global prend tout son sens : une solution mieux spécifiée génère moins d’arrêts imprévus, moins de retouches et des stocks de rechange dimensionnés sur des durées de vie cohérentes avec la réalité de la production.

Ce qu’une page experte sur les pointes ict doit réellement apporter

Une plateforme consacrée aux pointes ICT ne devrait pas se contenter d’aligner des références et des dimensions. Elle doit aider à transformer une situation industrielle concrète en exigences d’achat structurées : type de carte, densité des points de test, nature des surfaces à contacter, contraintes de cadence, objectifs de durée de vie et organisation de la maintenance. Elle doit également expliquer comment associer un profil de pointe à une pastille spécifique ou à un via donné, comment anticiper l’usure au niveau des fixtures, et comment limiter l’impact d’une évolution de design PCB sur un outillage déjà amorti. L’enjeu est de donner aux services achats une méthode, pas seulement des produits.

Selon les secteurs, les priorités diffèrent et la page doit refléter ces nuances. Dans l’automobile et l’e-mobility, où les volumes sont élevés et les cycles de production longs, la stabilité des références dans le temps et la traçabilité sont déterminantes, car une modification mal encadrée peut entraîner des validations complémentaires coûteuses. Dans l’aéronautique, le spatial ou la défense, la cohérence métrologique et la documentation matière deviennent centrales. Dans le domaine médical, la gestion du risque et la répétabilité des contrôles priment. En télécommunications et en avionique, la miniaturisation et la densité imposent une attention particulière au profil de contact et à l’alignement. Une page dédiée doit donc offrir une vision transversale qui permet aux achats de dialoguer efficacement avec les équipes méthodes et qualité, en partageant des critères communs sans s’enliser dans une complexité technique inutile.
